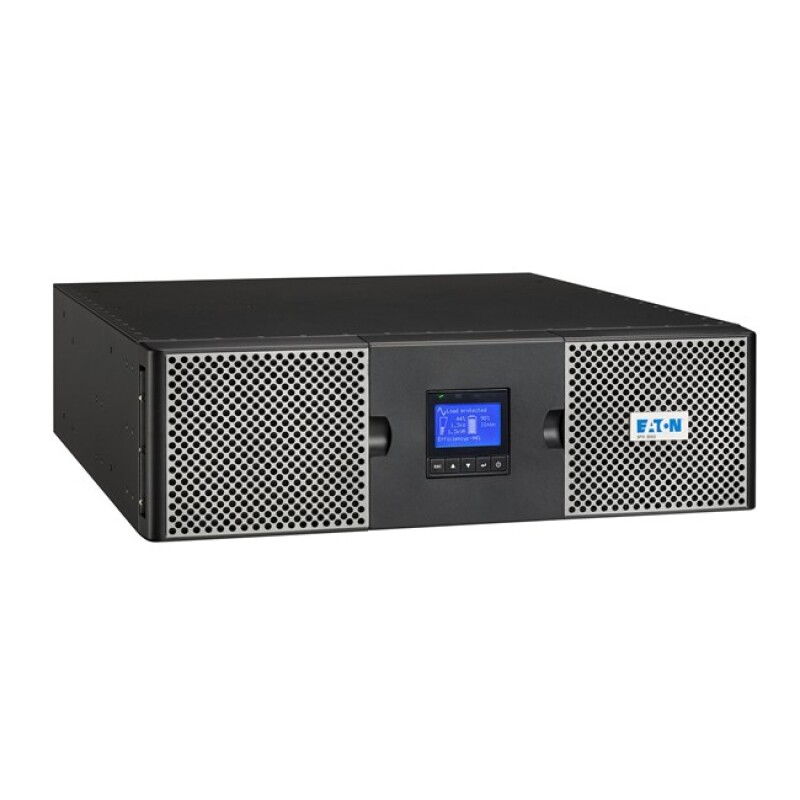

| Kategori | Online |
|---|---|
| Marka | Eaton |
| Kapasite | 3 kVA |
| Akü Tipi | Mühürlü, kurşun-asit |
| Akü Süresi | Yarım Yükte Çalışma Süresi: 9.5 dk |
| Voltaj Aralığı | Giriş Voltajı Min: 100V<br> Giriş Voltajı Max: 276V<br> Çıkışı Voltajı Min: 200V<br> Çıkış Voltajı Max: 240V<br> Giriş Voltaj Aralığı: 176-276 V (değer kaybıyla 100-276 V)<br> Çıkış Voltaj Aralığı: 200/208/220/230/240 +/- %1 |
| Yazılım Desteği | Eaton Akıllı Güç Yöneticisi, Eaton Akıllı Güç Koruyucu |
| Arabirim | 1 xUSB<br> 1 x RS232<br> Giriş<br> C20<br> Çıkış<br> 8 x C13<br> 2 x C19 |
| Frekans | Çıkış Frekansı: 50/60 Hz<br> Birincil Frekans Min: 40 Hz<br> Birincil Frekans Max: 70 Hz<br>İkincil Frekans Min: 50 Hz<br> İkincil Frekans Max: 60 Hz<br> Giriş Frekans Aralığı: 40 ~70 Hz<br> Nominal Frekans: 50/60 Hz |
| LCD Ekran | Grafik LCD |
| Koruma | ABM ve Sıcaklık telafili şarj yöntemi (kullanıcı tarafından seçilebilir)<br> Otomatik akü testi<br> Derin deşarj koruması<br> Harici akü birimlerinin otomatik tanınması |
| Verimlilik | Verimlilik: %94<br> Verimlilik Eko Mod: %98 |
| Model Link | <a href="https://www.eaton.com/gb/en-gb/skuPage.9PX3000IRTM.html" target="_blank">Üretici Sayfası</a> |
| Model Dosya | <a href=https://images.edenge.com.tr/Belgeler/PublicFiles/63597_PID_eaton-9px-marine-ups-datasheet.pdf target="_blank">Ek Döküman</a> |
